3E撚り線

3種類の素線サイズを19芯又は37芯に配列する、圧縮する事無く外径の真円性を追及する撚り線です。

製品カタログ

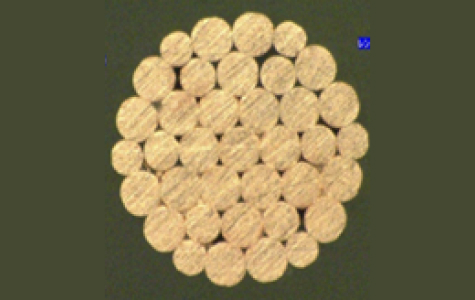

3E撚り線とは

圧縮加工をする事なく、外径の真円性を実現した撚り線導体です。
現状、19芯、37芯のみ対応可能です。

特徴

外径の真円性が極めて高くなります。
同一素線径の19芯、37芯撚り品よりも細径化可能です。
外径の真円性が高い為、絶縁被覆材の薄肉化が可能です。

納品実績

※スマートフォン等でご覧の場合は表をスクロールできます。

取扱い材料線の種別販売実績　導体構成
裸軟銅線裸軟銅線（A）19/0.180 A(OFC-1)-3E (0.5SQ)
無酸素銅（1種）裸無酸素銅（A-OFC-1）19/0.230 A(OFC-1)-3E (0.75SQ)
錫メッキ軟銅線錫メッキ軟銅線（TA）37/0.185 A(OFC-1)-3E (1.0SQ)
銀メッキ軟銅線銀メッキ軟銅線（SA）37/0.207 A(OFC-1)-3E (1.25SQ)
37/0.260 A(OFC-1)-3E (2.0SQ)
37/0.293 A(OFC-1)-3E (2.5SQ)
37/0.321 A(OFC-1)-3E (3.0SQ)

三洲電線の取り組み

当社独自製法

・

当社独自の真円追及技術によって可能となった、真円性を極めた一括集合撚り線です。

オリジナルに対応

・

ご希望に合わせた外径に設計対応可能です。
